项目的设计审核对工程项目非常关键，对于仪表工程设计审核的主要内容和审核方法、注意事项等做了详细的阐述，使仪表工程人员的审核工作思路清晰、轻松自如。流量计的选型的关键在以下几点：根据被测流体的性质及流动情况确定流量取样装置的方式和测量仪表的型式和规格、选型要完全符合工艺提供的仪表条件、考虑精度等级和经济性、考虑测量的安全。 1 、根据被测流体的性质及流动情况确定流量仪表的型式和规格 流体的性质及流动情况决定流量计的形式和规格。首先选型要考虑流体的几个关键物理和化学性质：流体的状态（固态气态还是液态）、流体的导电性、流体的化学腐蚀性、流体的粘度。其次要充分了解各种形式的流量仪表的应用范围。 在选型时应综合考虑流体的理化特性。处于固态的流体一般为粉尘或块壮，流量计选型只有冲量式流量计、皮带称和轨道衡三种。处于液态和气态的流体的流量仪表形式比较多，一般流量仪表有专用于气体测量的系列和型号，例如我们用的科氏力质量流量计就有专用与气体测量的系列型号。液体工况比较差的情况不外呼腐蚀、导电、带固体颗粒，这种情况下选择电磁流量计。适应高粘读度的流量计主要有椭圆齿轮流量计、腰轮流量计、刮板流量计、靶式流量计、楔形流量计等，具体还要根据精度、经济性要求和其他实际工况确定。最后对于具有腐蚀的流体在选型时一定要注意流量计接液材质的选择，例如在电磁流量计用于测量盐酸液体时电极一定要采用钽电极否则电极很容易就被腐蚀掉了。 2 、选型要完全符合工艺提供的仪表条件 流量计的选择要充分考虑工艺提供的仪表条件。首先要考虑介质的静压和温度，流量计的静压和耐温也是保证仪表使用寿命和准确度的重要一环，仪表的静压即耐压程度，它应稍大于被测介质的工作压力，一般取1.25倍，以保证不发生泄漏或意外。第二量程范围的选择，主要是仪表刻度上限的选择。选小了，易过载，损坏仪表；选大了，有碍于测量的准确性。国家标准规定流量不超过满刻度的95%；正常流量为满刻度的70%～85%；最小流量不小于满刻度的30%。最后比较重要的仪表条件是工艺管径，有些流量计没有特别大口径的，有些大口径的流量计价格十分昂贵，目前比较适合大管径的流量仪表有笛形匀速管、插入式旋涡、插入式涡轮、电磁流量计、文丘里管、超声波流量计。 3、 考虑精度等级和经济性 流量计的精度等级要符合国家经委［1983］244号文件《能源计量器具准确度的要求》上的规定。一般对精度要求比较高的地方主要有进厂和进生产装置的原料计量、出装置和出厂销售的成品计量、工艺配方原料的计量、价格昂贵的物质计量等。 对于以上这几种精度要求比较高的场合选择科氏力质量流量计，虽然科氏力质量流量计的价格比较昂贵但其在精度、稳定性和可靠性上带来的经济效益是远大于仪表本身的价格的。对于生产装置中只做一般参考的流量通常选用价格比较低的玻璃转子和金属转子等价格便宜的流量计。生产中公用工程上的气体（空气、氮气、蒸气）通常采用涡节流量计，各种水主要用电磁流量计，这两种选择是即经济又能满足精度要求的。 4 、考虑测量的安全性 流量测量的安全可靠，首先是测量方式可靠，即取样装置在运行中不会发生机械强度或电气回路故障而引起事故；二是测量仪表无论在正常生产或故障情况下都不致影响生产系统的安全。例如，对发电厂高温高压主蒸汽流量的测量，其安装于管道中的一次测量元件必须牢固，以确保在高速汽流冲刷下不发生机构损坏。因此，一般都优先选用标准节流装置，而不选用悬臂梁式双重喇叭管或插入式流量计等非标准测速装置，以及结构强度低的靶式、涡轮流量计等。燃油电厂和有可燃性气体的场合，应选用防爆型仪表。 结束语 没有一种测量方式或流量计对各种流体及流动情况都能适应的，不同的测量方式和结构，要求不同的测量操作、使用方法和使用条件，每种型式都有它特有的优缺点。因此，应在对各种测量方式和仪表特性作比较的基础上选择适于生产要求的，既安生可靠又经济耐用的型式。
1、管道中有流量，涡街传感器无输出或无显示：①首先确定管道中有流量，并且大于涡街传感器可测流量下限。②判断放大板好坏。方法是用万用表直流档测“ +”端子与“-”端子之间电压为4.6V即为正常。③判断涡街传感器好坏。方法是将涡街传感头两引线从放大板拆下，用表测传感头两引线阻值，以及传感头两引线分别对外壳阻值，都应大于2M，否则需要换传感头。 2、管道中无流量时，有输出信号：①仪表屏蔽线或接地不良引入干扰，加强屏蔽或重新接地；②管道振动较大，查看涡街传感器安装位置是否震动过大，如震动过强，应考虑在涡街流量计上游2D 处加装减振支架。 3、流量指示值波动大①管道振动过大，振动处理方法同上；②灵敏度调得过高，降低灵敏度，利用小信号切除功能给予处理；③涡街传感器发生体上有附着物，拆卸并清洗传感器发生体；④工况波动大，检查工况。4、指示值误差大①涡街流量计上游直管段长度不够，有气穴现象，改变安装地点，加整流器，保证上游直管段要求；②仪表常数设定有误。重新标定及设定仪表常数；③涡街传感器传感器发生体上有附着物。拆卸并清洗传感器发生体。
涡街流量计测量气体、液体、蒸气等多种介质，利用在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。涡街流量计至少保证流量计前15倍管径，流量计后5倍管径。如流量计前有弯头，缩进，扩大等干扰源，则需保证流量计前30~40倍的管径，流量计后6倍管径。流量计应安装于调节阀，压力或温度传感器的上游。 涡街流量计热敏检测元件灵敏度高，适用于较低温度（<200℃）和较低密度的气体测景，但因热敏电阻用玻璃封装，较脆弱，敞易受流体中的污物、有害物质及颗粒物的影响，所以被测介质还应足清洁的液体或气体。压电元件耐脏，因而应用较广，但测低密度、低流速气体，环境振动较大的场合就不宜选用。 涡街流量计技术指标的提高是行业发展的追求，如测量范围，电阻从超导到1014Ω，温度从接近绝对零度到1010℃。如测量准确度，时间测量从30万年不差1秒提高到600万年不差1秒。追求高稳定性和高可靠性随着仪器仪表和测控系统应用领域的不断扩大，可靠性技术在航天航空、电力、冶金、石油化工等大型工程和工业生产中起到维护正常工作的重要作用。

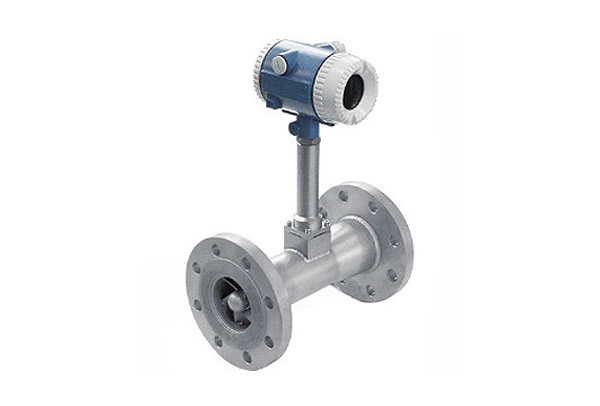

对于天然气用旋进漩涡流量计来测量所必要的前提要具备三大要素：1、对气流条件的要求(1)被测气体应为单相的、连续地流经管道的圆管流。(2)气体流经流量计之前，其流速必须与管道轴线平行，不得有旋涡流。(3)气流应是亚音速、非脉动的，其流量随时间变化比较缓慢。2、对流量计的安装要求该种仪表对工艺安装及使用环境没有太多的特殊要求，但任何一类流量测量仪表都有这样一种共性，即尽可能避免振动及高温环境随离流态干扰元件（如压缩机、分离器、调压阀、大小头及汇管、弯头等）、保持仪表前后直管段内壁光滑平直、保证被测介质为洁净的单相流体等。3、流量计安装使用中应注意的事项旋进漩涡流量计无机械可动部件，体积小，耐腐蚀，性能稳定；可直接显示介质的工作压力、温度、流量以及标准状态下的气量；量程范围宽，计量误差小等优点，现已广泛用于油气井的生产计量和天然气的销售计量中。在多年来的现场应用中，我们认为该流量计最适合于较为干净的干气计量，渐成为中小用气计量的计量仪表。

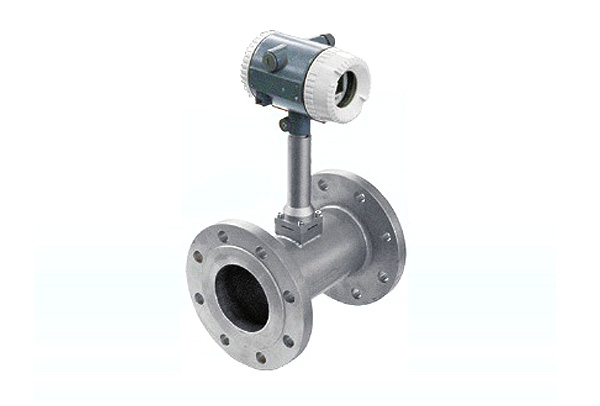

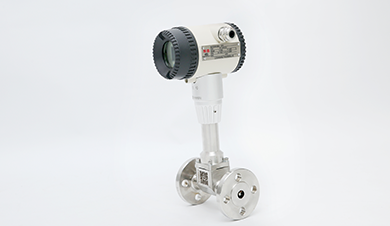

涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要适用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。所以普遍用于石油、化工、电力、轻工等部分工业管道中测量液体或气体的流量。也可用于城市供水、供热、汽锅供水、医疗行业流体管道的流量测量。涡街流量计的特点是无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。 1、测量介质： 气体、液体、蒸汽2、连接方式：法兰卡装式、法兰式、插入式3、口径规格 法兰卡装式口径选择 25,32,50,80,1004、法兰连接式口径选择 100,150,2005、流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表36、测量精度 1.0级 1.5级7、被测介质温度:常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃8、输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V9、脉冲占空比约50%,传输距离为100m10、脉冲电流远传信号 4～20 mA,传输距离为1000m11、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃12、材质 不锈钢, 铝合金13、电源 DC24V或锂电池3.6V14、防爆等级 本安型iaIIbT3-T6，防护等级 IP65 下面我们来谈一谈涡街流量计接线要求：1.一般情况下，涡街流量计与智能流量积算仪的接线采用三芯屏蔽（RVVP3*0.75mm）屏蔽层应可靠的接在放大器盒内的接地螺丝上。2.连接线不能与电力线排放在一起，至少间隔在50cm以上，应该单独穿行在金属管中。连接线要固定好，不可以晃动。

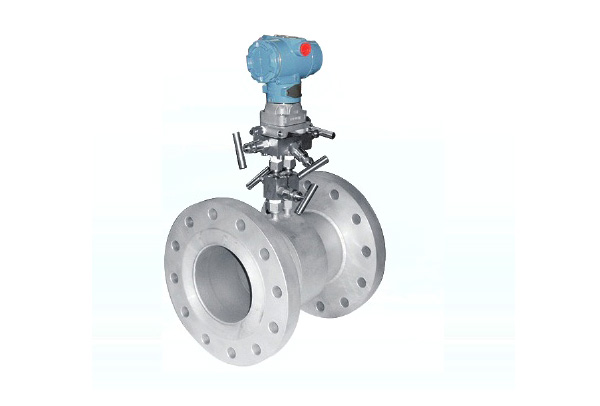

孔板流量计在安装前应仔细核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+"的一端应与流体上游管端联接，标有“-”的一端应与流体下游管段连接。对于新设管路系统来说，必须先经过扫线后再安装标准孔板，以防止管内杂物堵塞或损伤标准孔板导致测量准确度下降。标准孔板的中心线应当与管道中心线同轴。 孔板流量计在安装时对管道有着如下要求： 1、流量计安装时应配有一段测量管，至少保持前10DN，后5DN的等径直管段，以提高测量精度。 2、在流量计前后若需安装阀门，最后选闸阀且在运行中全开；调节阀则应在下游5DN之后的管路中。 3、引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8-12mm的管子。 4、测量液体流量是引压管水平段应在同一水平面内。若是在垂直管道上安装节流件，引压短管之间相距一定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。 5、引压管路应有牢固的支架托承，两根取压管路应尽可能互相靠近并远离热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必须时（如温度0℃以下）加伴热管防止结冰。在测量赃物流量时，应附设隔离器或沉降器。 6、引压管路内必须始终保持单向流体状态。被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，绝对不能有气泡。为此应在引压管路的最低点装排水阀或在最高点装排水阀，在新装或检修差压变送器时应特别注意。
1.为什么用试电笔测不出电压？答：如果零线断，试电笔是测不出的，101车间溴化锂通讯盘就是这样，用试电笔量，有220，用万用表量，对地都有220伏，说明零线没有。2.为什么电脑上的参数会突然划直线，或者数字较大？答：是因为干扰引起的，往往我们测量信号输入是好的，安全栅出入电流值都是对的，这样就是干扰，需要接地，包括仪表盘接地，屏蔽线接地，信号负接地等。101车间西冷就是这样。3.为什么蒸汽不用的时候数字流量计会有流量数？答：需要确认是不是涡街有干扰或者小信号输出，不可以直接在数字显示仪上切除信号，可以从涡街处断开，然后加4--20毫安信号。看数字显示仪是不是还有输出值，如果有，则是电缆干扰，可以切，如果没有，就是涡街的问题，可以修正涡街的参数。直到数字显示仪没有数字。301蒸汽就是这样。4.为什么电磁流量计更换显示器以后，流量系数设定对了，流量还是少？答：是口径没有对，106车间总井水就是。5.为什么电磁流量计显示部分会闪，看不到字？答：故障。需要更新，。106污水补水就是这样。6.为什么压缩空气会没有流量了?测量现场电流,电压都正常?答:因为安全栅到模块之间的线断了，102压风就是这样情况。7.为什么电磁流量计没有流量了？答:是线圈断线,或者是电极问题,电阻测量无穷大.就是线圈问题.105碳提盐水就是这样.8.为什么电磁流量计会出现上万的巨大流量？答：是因为有凝露，接线处需要清理，AEA自来水，103老线的盐水就是这样。肯特人说的。9.为什么热能计量的温度会出现-50度情况？答：是温变模块进水，或者温度计内漏，105合成热能计量低温水供温就是这样。其他包括掉电，开路，短路等。10.为什么热能计量的温度值会出现供温高于出温？答：不是接线问题，是车间出现串水。比如百里高的普通盐水，低温水就是这样11.为什么数字显示仪表数字会跳，并且无法校验合格？答：存在380V电源的数字显示仪表，特别是设备带的仪表，207车间微分的冻干机就是这样，2线制都是火线。12.为什么无纸记录仪数字会跳乱？答：有干扰源，需要每路检查，对干扰源屏蔽或安全栅隔离。205车间中和岗位就是因为从物控部来的液位是4线制，220V电源，需要隔离13电子称重系统为什么不回零或者零位数字变化？答：是因为四角传感器有影响，抗劲，需要敲击，205车间周转罐就是这样。14密度计为什么经常测不出密度？答：流速是不是超过1米/S,或者是空气，气泡。硫酸钠就是这样，数小时后正常。15气体报警仪显示值不变为什么存在异常？答：数字显示仪的显示值不变不一定正常，需要加信号校验，204车间TMP岗位就是这样。不按确认键不显示实际值。16无纸记录仪加不上信号为什么？答：是不是通道对应不对？一定在16个通道下，加信号，不存在屏蔽。204车间新异丙就是这样。17.电子称重显示仪M键不动，为什么？答：更换小集成块，正常，苯肼电子称重就是。18.二位三通电磁阀手动不工作为什么？答：是二位三通的手动执行部位堵塞，打开清理，注意弹簧，注意方向，205车间硫酸钠就是这样。19.电子称重装置的传感器是不是可以互换？答：完全可以，虽然输出毫伏不是特别一致，但是可以标过去，传感器的高度一定要平行。不平行可以垫。207车间醋化就是这样。20.二位三通电磁阀为什么漏气后需要揆管子？答：这样可以憋住压力，利用脉冲使气门闭合，重新工作。205硫酸钠就是这样，气压低的时候，特别管用。
