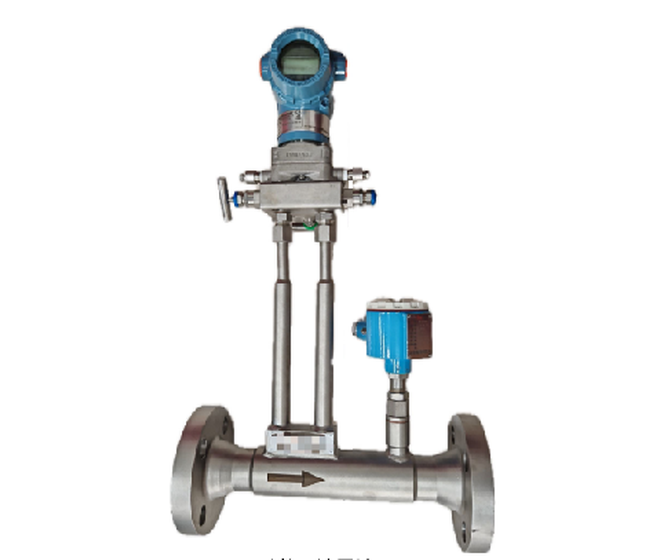

动静压流量计

1 概述

    利用差压原理进行流量测量是当今世界上最可靠的流量测量方式之一，代表产品—孔板、文丘里、喷嘴都有着悠久的历史，人们对它的安装、使用和检修都非常熟悉。

动静压流量计结合了文丘里和均速管两种不同差压技术的优点。是一种非常独特的新型差压式流量计。动静压流量计由一段特殊的文丘里管和测量探头组成。这段文丘里相当于加速整流区，大大的加快流速，并且显著的增加输出的差压值，同时也增大了量程比。

2、产品特点

2.1 按照紊流的流体特性确定开孔位置，并合理的确定开孔大小，使取得的平均差压能真实反映平均流速；

2.2 精度高，量程比大；

2.3 极小的节流面积，永 久压损率最低；

3、产品主要技术指标

3.1公称通径:   DN  = 50～450(mm)

3.2公称压力:   PN  ≤26MPa

3.3工作温度:   t =  -50～550（℃）

3.4精确度：   ± 0.5﹪

3.5重复性：   0.15﹪

4、测量原理

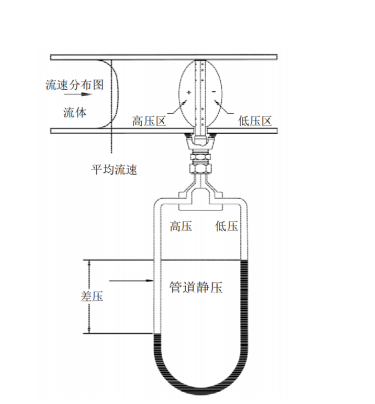

    如图所示，当充分紊流的流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流量传感器通过多组取压孔检测流体所产生的平均差压，与流量的平方成正比。

5、结构形式

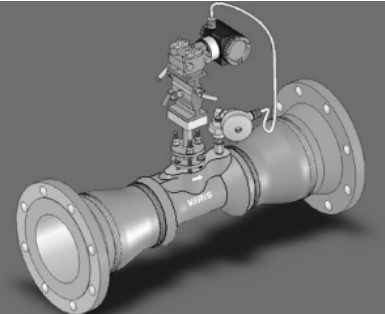

安装结构如图所示
