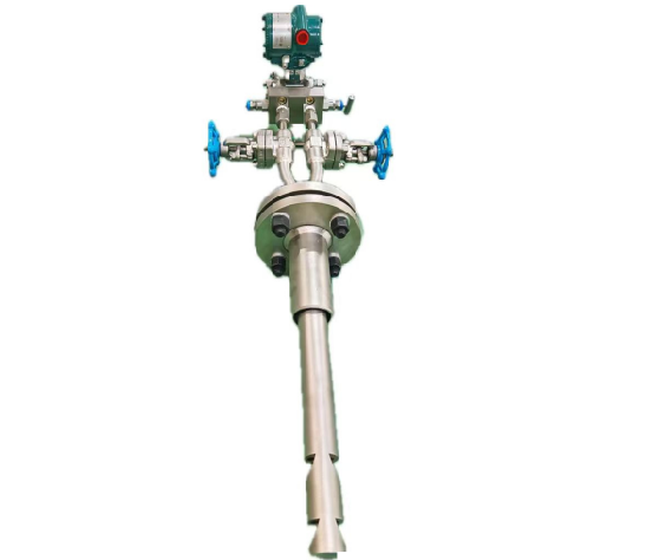

LN型拜伦斯流量计

1、产品的特点

1.1 管道压力损失小：柱形的探头设计满足了压损小和差压大的要求。

1.2安装工作量小：采用半插型结构，使得检测杆长度变为全插型的一半，大大缩短了检测杆的提升高度，更适合在线插拔式结构的实现，其运行中维修维护更加简洁方便。

1.3 防堵性能好：检测元件长度根据所在管路内径按近一半设计，根本上杜绝底部取压孔下部堵塞问题；检测杆上取压孔采用上部水平，下部半抛物线形状，动压的曲线平滑缓冲，使差压的扰动大幅度减弱，使线性度和量程得到提高。

2、主要技术指标

2.1 公称通径：100～2000(mm) 或 B×H  = 800×800～2000×2000(mm)

2.2 公称压力： ≤1500#

2.3 工作温度：≤500（℃）

2.4 精确度 ：±0.5﹪～±1.0﹪

2.5 重复性：0.25﹪～0.5﹪

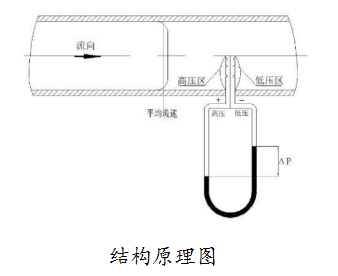

3、测量原理

     是基于毕托管的发展而推出的一种全新差压式流量计，其测量原理同节流装置及其它差压计一样。由于管道中流速的分布一般是不均匀的，为了准确计量，在改进型结构中采用了积分原理，用较多的点来描述流速分布方程，使其测量结果接近真值。为此，选择了一种较好的选 点方法---切比雪夫法来确定整个管道横截面的平均流速,由每组检测管上的多个全压检测 孔测到的压力平均值，和每组检测管上的多个静压检测孔测到的静压平均值,经总导压管引至差压变送器的取压腔，从而形成了差压变送器正负压腔的压差。流量计所测到的差压平方 即反映了测量截面积平均流速的大小,而平均流速与流量成正比。

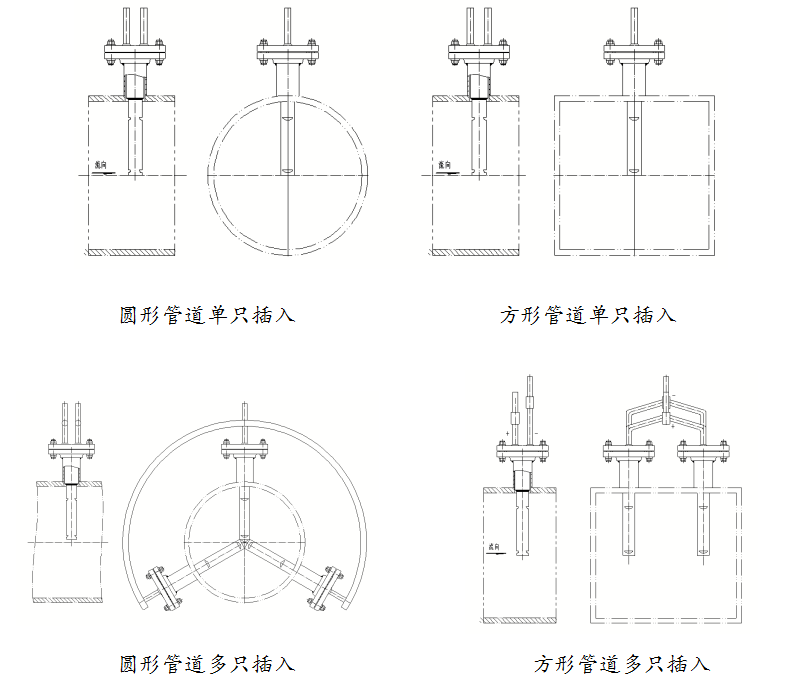

4、产品的结构形式
