电磁流量计的传感器是根据法拉第电磁感应定律工作，如图 1 所示：

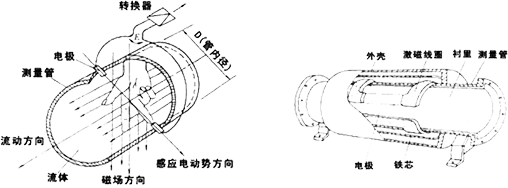

图 1 工作原理图

安装要求

管路设计

管路设计时应予考虑如下各项

1.位置

流量计安装位置应考虑环境温度没有大幅的变化，避免阳光直射，如果环境温 度不符合要求，请考虑隔热通风处理或保温处理。同时避免有强腐蚀的大气环境和含有爆炸性气体的场所。

2.避免磁场干扰

流量计不要安装在容易引起对电磁干扰的电动机、变频器、变压器或其他动力设备、电源的附近。

3.直管段长度

为了保证流量计测量精度，应保证流量计上游直管段长度至少是管径的5倍（5D），下游直管段长度至少是管径的 2 倍（2D）。

4.维修空间

流量计的安装位置，应充分考虑到留有足够的维修空间。

5.采用节流阀和旁通阀

采用节流阀和旁通阀便于维修和调零。

6.流量计的支撑

流量计不要孤立安装在自由震动的管道上，应该装有支撑底座固定测量管。当流量计安装在地下时，进出管道两端均应安装支撑物，流量计上方安装金属保护板。
